针对该技术难题，中国科学技术大学路军岭教授、韦世强教授、杨金龙教授等课题组密切合作，利用原子层沉积技术（ALD），首次设计出一种新型Fe₁(OH)x-Pt单位点界面催化剂结构（图1），并在低温高效去除氢气中微量CO制备高纯氢气方面取得突破性进展。研究成果以“Atomically dispersed iron hydroxide anchored on Pt for preferential oxidation of CO in H₂”为题，于2019年1月31日在线发表在国际权威期刊《Nature》上。

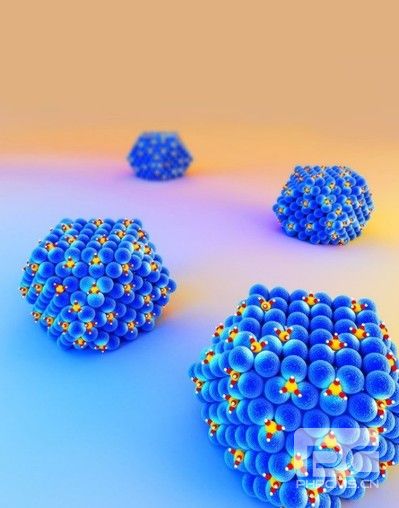

图1.Fe₁(OH)x-Pt单位点界面新型催化剂结构模型示意图。这里蓝色、黄色、红色、白色小球分别代表铂、铁、氧和氢原子。

该工作中，路军岭课题组充分利用ALD技术中的表面自限制反应以及二茂铁金属源在贵金属表面解离吸附和分子间空间位阻效应的特性，成功地在SiO₂负载的Pt金属纳米颗粒表面上，原子级精准地构筑出单位点Fe1(OH)x物种，进而促成了丰富且具有超高活性和高稳定性的Fe₁(OH)x-Pt单位点界面催化活性中心的形成。在PROX反应中，研究人员利用该新型催化剂首次在~-75 °C至110 °C的超宽温度区间，成功实现了100%选择性地CO完全去除（图2a,b），极大突破了现有PROX催化剂工作温度相对较高且区间窄的两大局限性，为氢燃料电池在寒冷条件下频繁冷启动和连续运行期间避免CO中毒，提供了一种全方位的有效保护手段，从而为未来氢燃料电池汽车的推广扫清了一重大障碍。更难能可贵的是，该催化剂在模拟真实环境，即CO₂和水汽都存在的情况下，仍可表现出极佳的稳定性（图2c），且比质量催化活性（5.21 mol_COh^-1gPt^-1）是传统Pt/Fe₂O₃催化剂的30倍（图2d）。

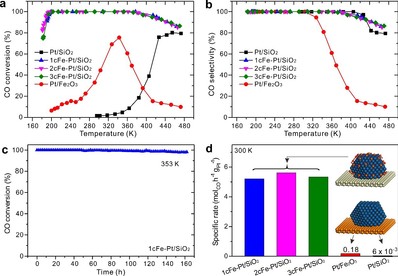

图2.利用ALD方法制备出来的1cFe-Pt/SiO₂、2cFe-Pt/SiO₂、3cFe-Pt/SiO₂单位点界面催化剂和常规Pt/SiO₂、Pt/Fe₂O₃催化剂在PROX反应中的催化性能对比。（a）CO转化率；（b）CO选择性；反应条件：1% CO、0.5% O2和48% H₂，平衡气为氦气，空速为36,000 ml g⁻¹ h⁻¹，压力为 0.1 MPa。（c）1cFe-Pt/SiO₂催化剂的长时间稳定性测试。反应条件：1% CO、0.5% O₂、48% H₂、20% CO₂和3% H₂O，平衡气为氦气，空速为36,000 ml g⁻¹h⁻¹; 压力为 0.1 Mpa，反应温度为353 K。（d）催化剂比质量活性的对比。

韦世强教授课题组利用原位X射线吸收谱（XAFS）从实验上探测到Fe1(OH)x物种在PROX反应气氛中的结构是Fe₁(OH)₃，Fe原子与Pt纳米颗粒表面Pt原子形成Fe-Pt的金属键，而无明显的Fe-Fe键，并且惊奇地发现该物种具有超高还原特性，在室温就实现氢气还原生成Fe₁(OH)2，揭示了其高催化活性的内在原因。王兵教授课题组利用扫描隧道电子显微镜（STM）研究了FeOx ALD在Pt单晶表面的生长行为，观察到了亚纳米尺寸FeOx物种的形成，从而直接证明了在Pt表面上形成单分散Fe物种的可能性。与此同时，近常压X-射线光电子能谱（NAP-XPS）实验也进一步证实PROX反应气氛下，与Fe成键的氧物种是羟基物种。

杨金龙教授课题组理论计算确定了Fe₁(OH)₃在Pt表面上的空间构型，证实Pt颗粒表面上形成的Fe₁(OH)x-Pt单位点界面是其催化活性中心，并揭示了其催化反应机理：吸附的CO首先进攻其中一个OH，形成COOH表面中间物种；此后，O₂在该界面处以极低的势垒活化；形成的原子O随后进攻COOH，最终生成CO₂。

众所周知，金属—氧化物界面在众多催化反应中起着至关重要的作用。该工作为人们设计高活性金属催化剂提供了一新思路。

该项研究得到了国家自然科学基金、国家重点研发计划、国家基础科学中心项目、中组部“青年千人”计划、瑞典瑞典研究协会和克努特和爱丽丝布·瓦伦堡基金会的支持，并由衷地感谢北京同步辐射、上海同步辐射、合肥国家同步辐射中心以及瑞典Max-lab等国家实验室为该项研究提供的宝贵机时。
